도로평판재하시험이란 무엇이며 왜 중요한가?
도로평판재하시험(Plate Bearing Test)은 도로의 노상, 보조기층, 기층 등 각 도로층의 지지력을 평가하는 중요한 시험 방법입니다. 평판(보통 지름 30cm)에 하중을 가하여 발생하는 변형량을 측정하고, 이를 통해 지지력계수(k값)를 산출하여 도로의 포장 설계 및 시공에 활용합니다. 도로의 내구성과 안전성을 확보하기 위해서는 도로의 각 층이 적절한 지지력을 가져야 하며, 이를 평가하는 도로평판재하시험은 필수적인 과정입니다.
만약 지지력이 부족한 도로를 건설할 경우, 차량 통행에 의한 반복 하중으로 인해 도로 포장에 균열, 침하 등의 문제가 발생할 수 있습니다. 이는 차량의 안전 운행을 위협하고 유지보수 비용을 증가시키는 원인이 됩니다. 따라서 도로평판재하시험을 통해 지지력을 정확하게 측정하고, 그 결과를 바탕으로 적절한 포장 두께를 결정하는 것은 도로의 장기적인 성능과 경제성을 확보하는 데 매우 중요합니다. 특히 최근에는 교통량 증가와 중차량 통행이 늘어나면서 도로에 가해지는 하중이 커지고 있어, 도로평판재하시험의 중요성은 더욱 강조되고 있습니다. 이 시험을 통해 얻어진 지지력계수는 도로 포장의 두께를 결정하는 핵심 요소일 뿐만 아니라, 시공 중 다짐도 관리에도 활용되어 부실시공을 방지하는 역할을 합니다. 또한, 기존 도로의 보수 및 보강 공사 시에도 평판재하시험을 통해 지지력을 평가하여 효율적인 보수 계획을 수립할 수 있습니다.
도로평판재하시험 어떻게 수행해야 할까? 시험 절차와 순서 완벽 분석
도로평판재하시험은 정해진 절차와 순서에 따라 정확하게 수행되어야 신뢰할 수 있는 결과를 얻을 수 있습니다.
첫째, 시험 위치 선정 및 준비 단계입니다. 시험 위치는 설계도면을 참고하여 대표성을 갖는 지점을 선정하고, 지표면을 평탄하게 정리합니다. 재하판보다 큰 면적을 평탄하게 고르고, 다짐 상태를 확인합니다.

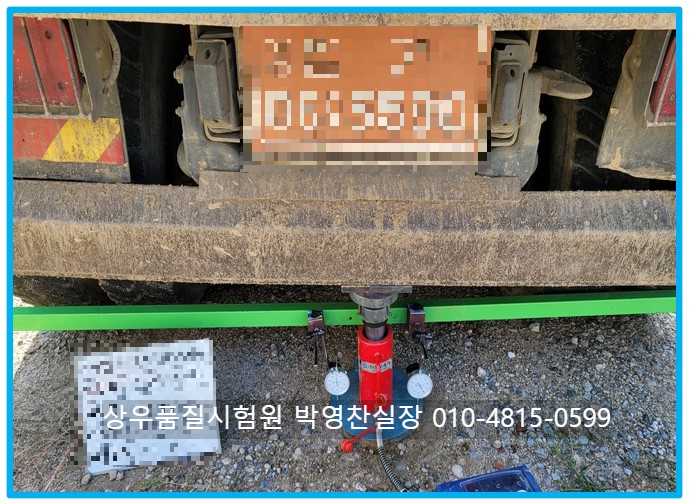

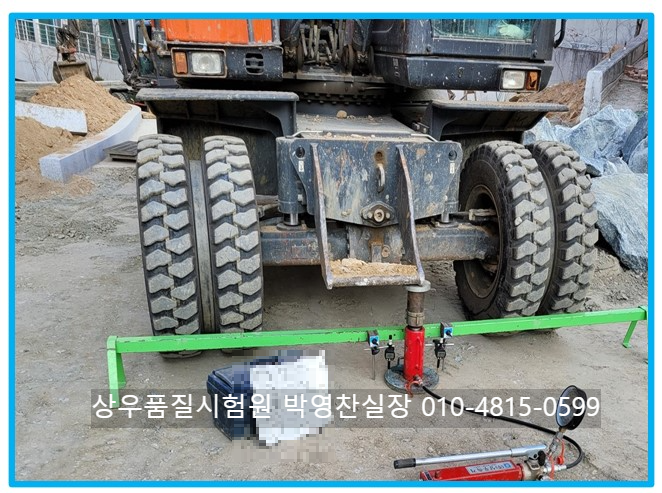

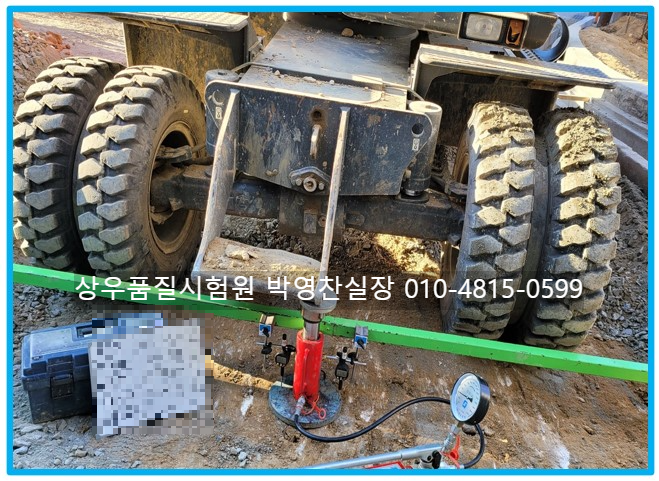

둘째, 재하판 설치 및 측정 장비 설치 단계입니다. 선정된 위치에 재하판을 설치하고, 수평을 정확히 맞춥니다. 변형량을 측정하기 위한 변위계(Dial Gauge)를 재하판 주변에 2개 이상 설치하고, 기준점을 설정하여 초기값을 측정합니다.

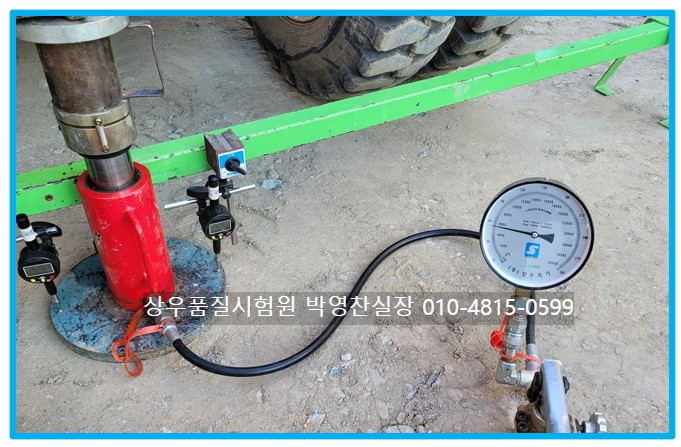

셋째, 단계적 하중 재하 및 변형량 측정 단계입니다. 규정된 하중을 단계적으로 가하면서 각 단계별 변형량을 측정합니다. 하중은 유압잭을 이용하여 가하고, 각 단계별 하중 유지 시간을 준수합니다. 변형량은 변위계를 통해 측정하며, 정확한 측정을 위해 변위계의 눈금을 주기적으로 확인합니다.
넷째, 하중 제거 및 탄성 회복량 측정 단계입니다. 최종 하중까지 재하한 후, 하중을 제거하고 재하판의 탄성 회복량을 측정합니다. 이를 통해 도로층의 탄성적인 특성을 파악할 수 있습니다.

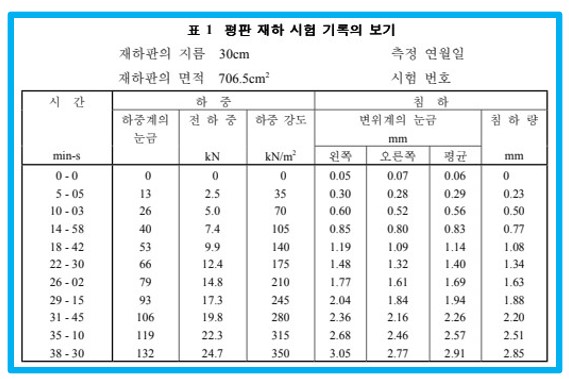

마지막으로, 시험 결과 정리 및 분석 단계입니다. 측정된 하중과 변형량 데이터를 기록하고, 지지력계수를 계산합니다.
계산된 지지력계수가 품질 기준값을 만족하는지 확인하고, 필요에 따라 추가 시험을 진행합니다. 시험 결과는 성적서로 작성하여 발급진행 합니다. 각 단계별 사진 촬영 및 현장 상황 기록을 통해 시험의 신뢰성을 높이는 것이 중요합니다.
도로평판재하시험 품질 기준값과 허용 범위, 품질 확보를 위한 필수 정보

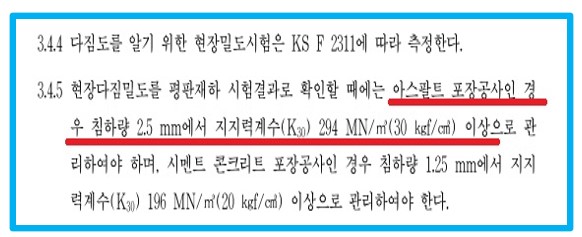

도로평판재하시험의 품질 기준값과 허용 범위는 도로의 종류, 설계하중, 지반 조건 등에 따라 다르게 적용됩니다. 일반적으로 지지력계수(k값)를 기준으로 품질을 평가하며, 설계 단계에서 제시된 기준값을 만족해야 합니다. 한국산업표준(KS F 2310)에서는 재하판의 지름, 하중 단계, 하중 유지 시간 등 시험 방법에 대한 세부적인 사항을 규정하고 있습니다.

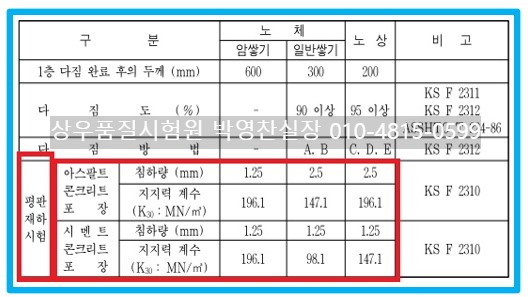

또한, 도로공사 전문시방서에서는 도로의 종류별로 지지력계수의 기준값과 허용 범위를 제시하고 있습니다. 예를 들어, 고속도로의 경우 일반 국도보다 높은 지지력계수 기준값이 요구됩니다. 품질관리자는 설계도면과 시방서에 명시된 기준값을 정확히 파악하고, 시험 결과를 이와 비교하여 품질 적합 여부를 판정해야 합니다. 만약 시험 결과가 기준값을 만족하지 못할 경우, 다짐 작업 등의 보강 작업을 실시하고 재시험을 통해 품질을 확보해야 합니다. 허용 범위는 기준값을 중심으로 일정 범위를 허용하는 것으로, 시험의 불확실성과 지반의 불균질성을 고려하여 설정됩니다. 허용 범위를 벗어나는 시험 결과에 대해서는 원인 분석을 통해 적절한 조치를 취해야 합니다.
지지력계수(k값) 계산, 정확한 계산 방법과 적용
도로평판재하시험에서 얻어진 데이터를 바탕으로 지지력계수(k값)를 계산하는 방법은 다음과 같습니다.
지지력계수(k)는 재하판에 가해진 하중(P)을 재하판의 침하량(S)으로 나눈 값으로 정의됩니다.
k = P/S. 여기서 하중(P)은 재하판에 가해진 압력(kg/cm²)이고, 침하량(S)은 재하판이 지반에 침하된 깊이(cm)입니다.
실제 계산에서는 하중-침하량 곡선에서 직선 구간을 선정하여 기울기를 구하고, 이를 지지력계수로 사용합니다. 한국산업표준(KS F 2310)에서는 하중-침하량 곡선에서 직선 구간을 선정하는 방법과 지지력계수 계산식을 상세하게 제시하고 있습니다. 또한, 재하판의 지름에 따라 계산식이 다르게 적용되므로 주의해야 합니다. 계산된 지지력계수는 도로 포장의 두께를 결정하는 데 중요한 역할을 합니다. 지지력계수가 클수록 지반의 지지력이 크다는 것을 의미하며, 이 경우 포장 두께를 줄일 수 있습니다. 반대로 지지력계수가 작을 경우, 포장 두께를 늘려야 도로의 안전성을 확보할 수 있습니다.
현장 시험 시 주의사항, 안전하고 정확한 시험을 위한 가이드
도로평판재하시험은 현장에서 수행되는 시험이므로 안전사고 예방과 정확한 시험 결과 확보를 위해 다음과 같은 주의사항을 준수해야 합니다.
첫째, 안전 확보입니다. 시험 장비 설치 및 운용 시 안전 수칙을 준수하고, 안전모, 안전화 등 개인 보호 장비를 착용해야 합니다. 시험 구역 주변에 안전펜스를 설치하고, 관계자 외 출입을 통제하여 안전사고를 예방합니다.
둘째, 시험 환경 관리입니다. 시험 중에는 강우, 강풍 등 외부 요인의 영향을 최소화해야 하며, 필요시 방수포 등을 설치하여 시험 환경을 관리합니다. 지표면의 온도 변화가 시험 결과에 영향을 줄 수 있으므로, 온도 변화가 심한 경우 시험을 피하거나 온도 보정을 실시합니다.
셋째, 장비 점검 및 교정입니다. 시험 전에 재하판, 유압잭, 변위계 등 시험 장비의 작동 상태를 점검하고, 필요시 교정을 실시하여 정확한 측정값을 얻도록 합니다. 변위계는 정확한 위치에 설치하고, 기준점을 명확하게 설정하여 측정 오차를 최소화합니다.
넷째, 정확한 측정 및 기록입니다. 하중 재하 단계, 하중 유지 시간, 변형량 측정값 등 시험 과정을 정확하게 측정하고 기록해야 하며, 시험 결과는 사진 촬영 및 현장 상황 기록과 함께 보관합니다.
다섯째, 시험 결과 해석 및 판단입니다. 시험 결과 해석 시 지반 조건, 설계 기준 등을 종합적으로 고려하여 판단해야 하며, 필요시 전문가의 자문을 구합니다.
